CONTROLLERE AAR (ACLANSARE AUTOMATA A REZERVEI )

Controllerele AAR - Aclansare Automata a Rezervei (Automatic Transfer Switch) se folosesc pentru comutarea automata a surselor de energie in cazul caderii uneia din ele, astfel incat consumatorii finali sa nu fie afectati de pene de curent, defecte in instalatia electrica, sau alte anomalii de acest tip.

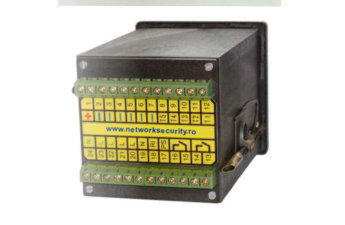

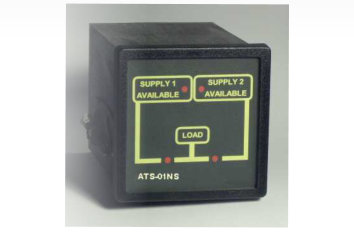

ATS-01NS SWITCH AUTOMATIC TRANSFER

pentru 2 contactori

AAR - ACLANSARE AUTOMATA A REZERVEI  - pret (fara TVA): 164 EUR

Specificatii : Controllerul ATS-01NS permite controlul si comanda aplicatiilor de tip AAR – aclansare automata de rezerva, precum si controlul timpilor de cuplare-decuplare. ATS-01NS este proiectat astfel incat sa controleze transferul alternativ a doua surse de energie electrica catre o singura iesire / consumator. Controllerul asigura la iesire tensiunea de la una din surse, in functie de preferintele utilizatorului si de caracteristicile fiecarei surse in parte. In conditii normale de utilizare cu sursa principala (de ex. reteaua de energie electrica nationala) denumita « Supply 1 » in functiune, se vor inchide contactele prin contactorul 1 si sarcina (de ex. consumatorii dintr-o locuinta) va fi alimentata de la sursa principala. In momentul in care sursa principala "cade" si sursa secundara (de ex. sursa de rezerva – generatorul de energie eoliana/celule fotovoltaice) denumita « Supply 2 »  este in functiune, temporizat se vor deschide contactele contactorului 1, se vor inchide contactele contactorului 2 si sarcina va ramane alimentata in continuare de la sursa de rezerva, pana cand sursa principala isi va reveni. Butonul "Return Inhibit" face posibila ramanerea pe sursa secundara daca acesta a fost apasat dupa caderea sursei principale, pana in momentul in care se apasa din nou pe acesta – in care se trece manual pe sursa principala in functie de necesitatile utilizatorului. Timpii de intarziere pentru trecerea de pe o sursa pe alta se seteaza cu ajutorul switch-urilor corespunzatoare.  Controllerul se monteaza pe panoul frontal tabloului electric intr-o fereastra patrata cu latura de 68mm. • Alimentare controller:  8 - 15 V c.c. • Curent max in sarcina: 80 mA la 12V c.c. • Curent max. in gol: 10 mA la 12 V c.c. • Tensiuni de intrare Supply1/Supply2: 100 - 300 V AC • Limita minima de frecventa:1Hz • Limita maxima de frecventa: 100Hz; • Iesire "Supply1":10 Amp la 240V AC • Iesire "Supply2": 10 Amp la 240V AC • Dimensiuni: 72 X 72 X 107mm • Temperatura de functionare: -30 to +70°C

ATS-02NS SWITCH AUTOMATIC TRANSFER

pentru 2 contactori + pornire/oprire grup electrogen

AAR - ACLANSARE AUTOMATA A REZERVEI  - pret (fara TVA): 164 EUR

Specificatii: Controllerul ATS-02NS se foloseste pentru pornirea unui generator in cazul caderii retelei principale si transferului alimentarii de la reteaua electrica la sursa secundara – generatorul electric dupa ce acesta a intrat in regim normal de functionare. Controllerul poate lucra in reteaua electrica monofazata sau cea trifazica, in functie de necesitatile utilizatorului.  In functie de tipul grupului electrogen utilizat, pentru asigurarea pornirii si opririi acestuia in momentul caderii / revenirii sursei principale (reteaua electrica), in montaj se foloseste modulul GCM-02NS, care asigura pornirea / oprirea grupului electrogen si functionarea acestuia in parametrii nominali de lucru. In conditii normale de alimentare, cand reteaua electrica nationala este disponibila, consumatorii sunt alimentati de la iesirea tabloului de comanda prin sursa principala – reteaua electrica nationala. In cazul in care sursa principala cade, controllerul va asigura o pauza de 20 sec. pentru a nu apare intre timp tensiunea de la reteaua electrica principala, apoi va initia pornirea generatorului (prin modului GCM-02NS) si in final comutarea alimentarii cu energie electrica de la generator. La revenirea sursei principale, controllerul comuta alimentarea consumatorilor pe reteaua electrica si dupa o perioada scurta opreste generatorul electric. Timpii de intarziere pentru trecerea de pe o sursa pe alta se seteaza cu ajutorul switch-urilor corespunzatoare (T1-T4). Controllerul se monteaza pe panoul frontal tabloului electric intr-o fereastra patrata cu latura de 68mm. • Alimentare controller:  8 - 15 V c.c. • Curent max in sarcina: 80 mA la 12V c.c. • Curent max. in gol: 10 mA la 12 V c.c. • Tensiuni de intrare Supply1/Supply2: 100 - 300 V AC • Limita minima de frecventa:1Hz • Limita maxima de frecventa: 100Hz; • Iesire "Mains Supply":10 Amp la 240V AC • Iesire "Generator Supply": 10 Amp la 240V AC • Iesire de start generator: 2 Amp la 28V CC • Dimensiuni: 72 X 72 X 107mm • Temperatura de functionare: -30 to +70°C  Timpi de intarziere

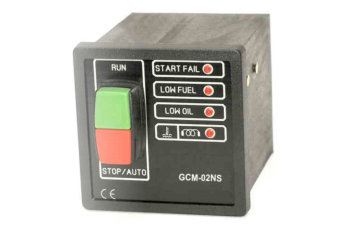

GCM-02NS GENERATOR CONTROL MODULE

Modul pornire/oprire manuala/ automata grup electrogen

pret (fara TVA): 152 - 164 EUR (in functie de optiunile presetate)

Specificatii: Modulul de comanda GCM-02NS este proiectat pentru a porni si opri manual şi/sau automat un grup electrogen. Functioneaza cu switch-ul ATS-02NS si asigura automatizarea completa a generatorului, care va porni automat la caderea tensiunii retelei electrice si se va opri la revenirea acesteia, asigurand in mod automatizat furnizarea unei tensiuni monofazice / trifazice catre consumatori in cazul caderilor repetate de tensiune din reteaua electrica. Pe panoul frontal sunt vizualizate toate starile sistemului, prin LED-urile de stare. Modulul se monteaza pe panoul de comanda al generatorului electric si mai necesita pentru asigurarea automatizarii releele de comanda ale electromotorului de pornire (starterul) si electroventilului de alimentare cu combustibil, precum si sigurantele aferente. Modulul se monteaza pe panoul frontal tabloului electric intr-o fereastra patrata cu latura de 68mm. Functiuni: • Pornire automata / manuala a generatorului electric. • Oprire automata la scaderea presiunii uleiului in motor. • Oprire automata in cazul cresterii peste limita normala a temperaturii lichidului de racire din motor. • Oprire manuala a grupului electrogen prin apasarea butonului de "STOP de URGENTA". • Preincalzire automata a bujiilor electrice de preincalzire a cilindrilor la motorul diesel al generatorului (optional). • Controlul automatic al tensiunii bateriei de alimentare a generatorului (optional) – porneste generatorul de fiecare data cand tensiunea bateriei scade sub valoarea prestabilita, pentru a asigura incarcarea acesteia si se opreste cand bateria a ajuns la tensiunea nominala de functionare. • Pornire / oprire prin comanda wireless (optional). Consum foarte mic in modul stand-by: max. 10mA. Toti parametrii de functionare pot fi preconfigurati in functie de modelul si caracteristicile grupului electrogen comandat. Setari de baza: • Tensiune continua de alimentare: 12 / 24Vcc • Consum max. in mod stand-by: 10mA / 12V • Numar de incercari de pornire a generatorului: 5 • Timpi de actionare a electromotorului de pornire: 3sec.– 4 sec.– 5sec.– 6sec.– 7sec. • Temporizare de oprire a generatorului: 7sec. • Iesire pentru releu electromotor de pornire: max.2A • Iesire pentru electroventil alimentare cu combustibil: max.2A • Tip electroventil alimentare: contacte normal inchise • Dimensiuni: 72 x 72 x 82mm • Temperatura de functionare: -30 +70°C • Dimensiuni fanta de montaj: 68 x 68mm fara clipsurile de montaj asamblate (acestea se fixeaza dinspre spatele modulului).

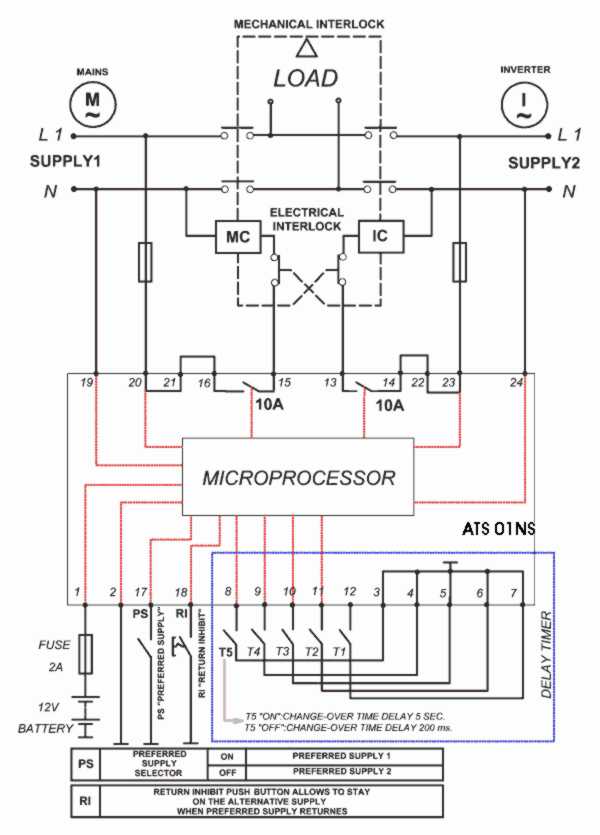

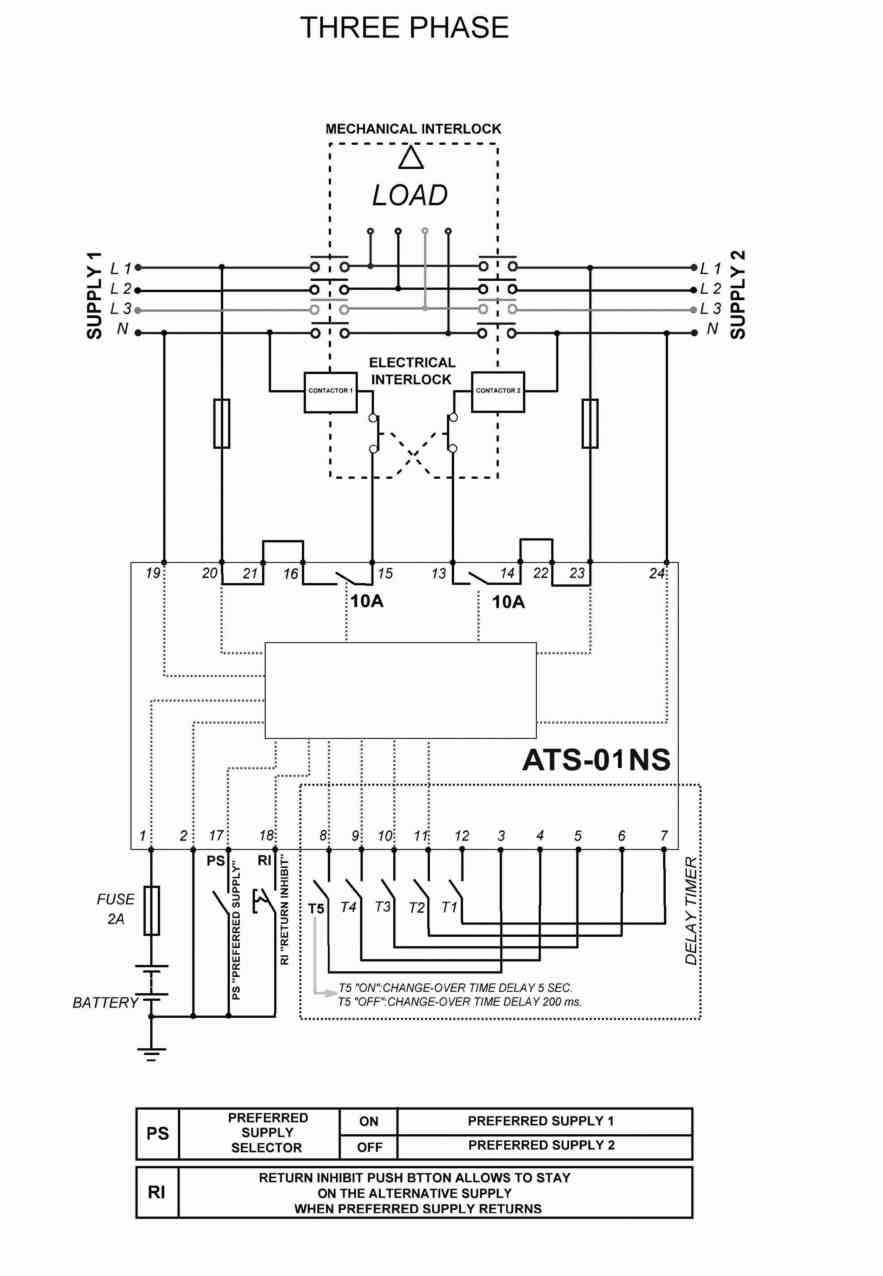

Scheme de conectare:

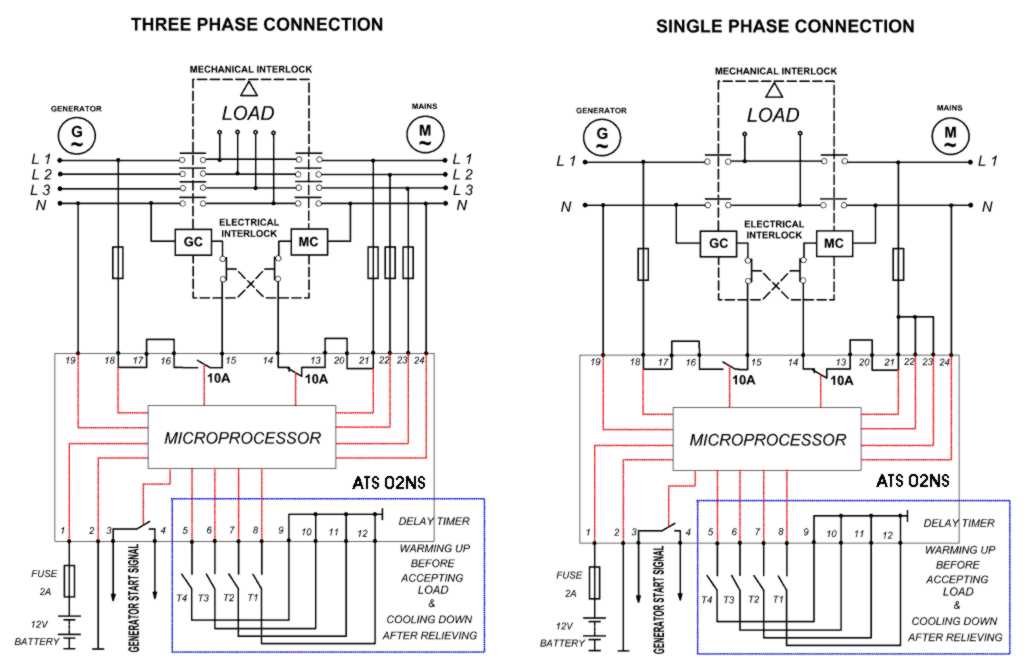

In montaj monofazic

In montaj trifazic

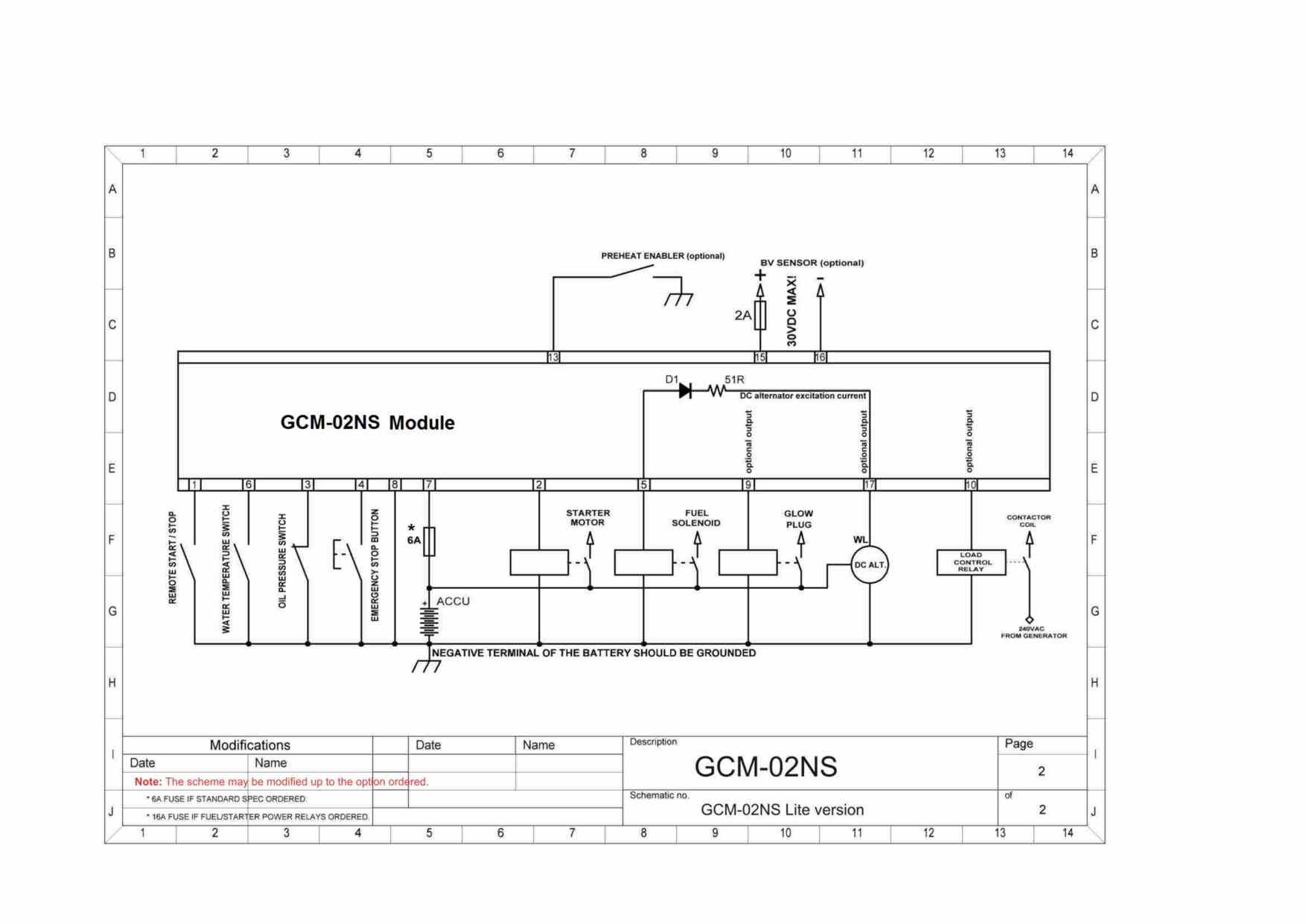

Scheme de conectare:

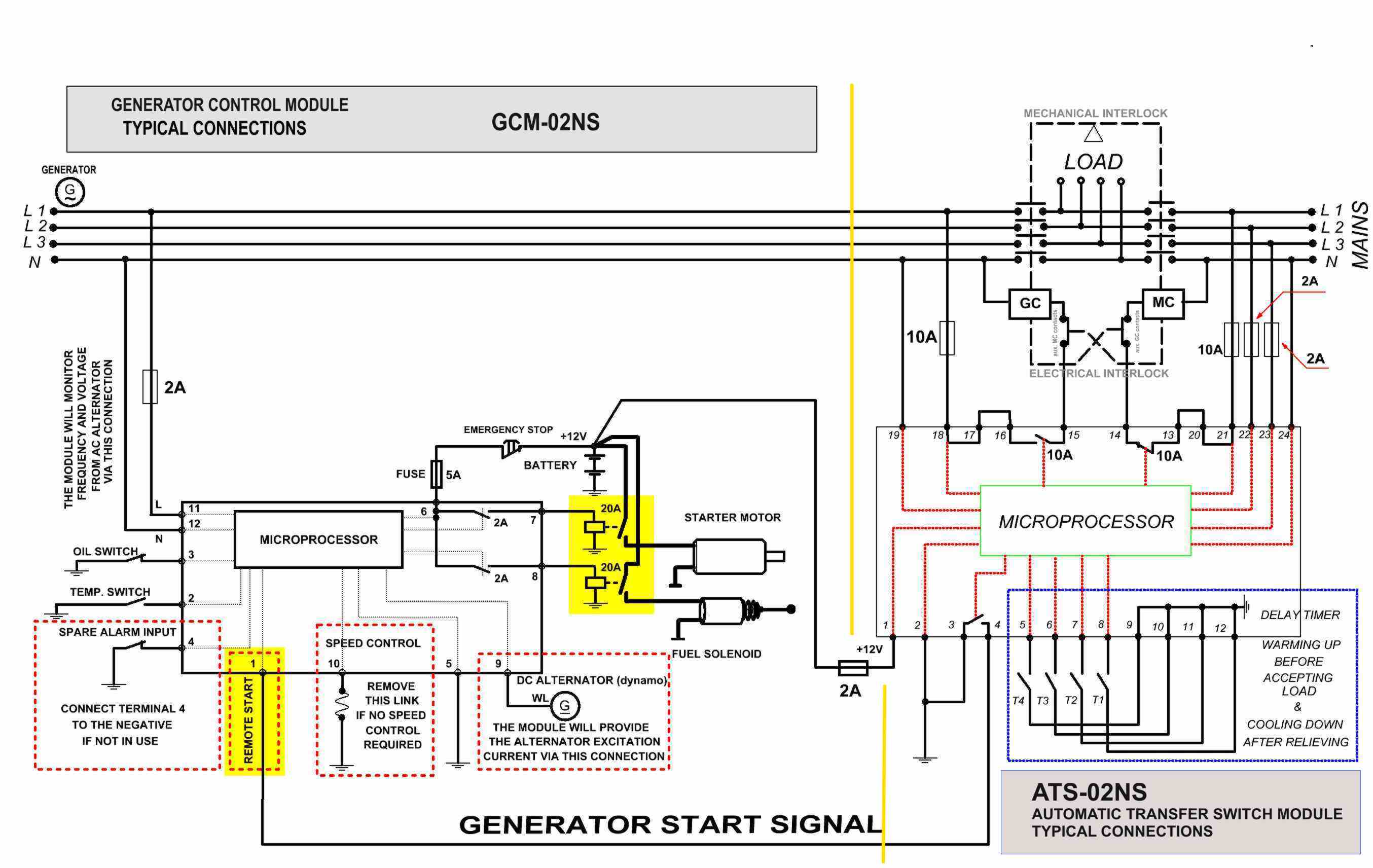

Scheme de conectare:
